2 Termíny a definice 2.21 nastavení přetěžovacího proudu (overload current setting)
nastavení proudu nastavitelné spouště na přetížení
POZNÁMKA 1 k heslu V případě spouště, která není nastavitelná, je tato hodnota rovná jmenovitému proudu .
2 Termíny a definice 2.15.1 mezní zkratová vypínací schopnost (ultimate short-circuit breaking capacity)
vypínací schopnost, pro niž předepsané podmínky podle určeného zkušebního sledu nezahrnují schopnost jističe vést nepřetržitě jmenovitý proud
2 Termíny a definice 2.15.2 provozní zkratová vypínací schopnost (service short-circuit breaking capacity)
vypínací schopnost, pro niž předepsané podmínky podle určeného zkušebního sledu zahrnují schopnost jističe vést nepřetržitě jmenovitý proud
4 Vlastnosti jističů 4.3 Jmenovité a mezní hodnoty hlavního obvodu 4.3.6 Zkratové charakteristiky 4.3.6.1 Jmenovitá zkratová zapínací schopnost ()
Jmenovitá zkratová zapínací schopnost jističe je hodnota zkratové zapínací schopnosti přiřazená tomuto jističi výrobcem pro jmenovité pracovní napětí při jmenovitém kmitočtu a při stanoveném účiníku u střídavého proudu, nebo při stanovené časové konstantě u stejnosměrného proudu. Vyjadřuje se jako maximální předpokládaný dynamický proud.
4 Vlastnosti jističů 4.3 Jmenovité a mezní hodnoty hlavního obvodu 4.3.6 Zkratové charakteristiky 4.3.6.1 Jmenovitá zkratová zapínací schopnost ()
U střídavého proudu nesmí být jmenovitá zkratová zapínací schopnost jističe menší, než je jeho jmenovitá mezní zkratová vypínací schopnost, násobená činitelem n podle tabulky 2 (viz 4.3.6.3).
4 Vlastnosti jističů 4.3 Jmenovité a mezní hodnoty hlavního obvodu 4.3.6 Zkratové charakteristiky 4.3.6.2 Jmenovité zkratové vypínací schopnosti 4.3.6.2.2 Jmenovitá mezní zkratová vypínací schopnost ()
Jmenovitá mezní zkratová vypínací schopnost jističe je hodnota mezní zkratové vypínací schopnosti (viz 2.15.1), přiřazená tomuto jističi výrobcem pro příslušné jmenovité pracovní napětí, za podmínek určených v 8.3.5. Je vyjádřena jako hodnota předpokládaného vypínacího proudu v kA (efektivní hodnota střídavé složky v případě střídavého proudu).

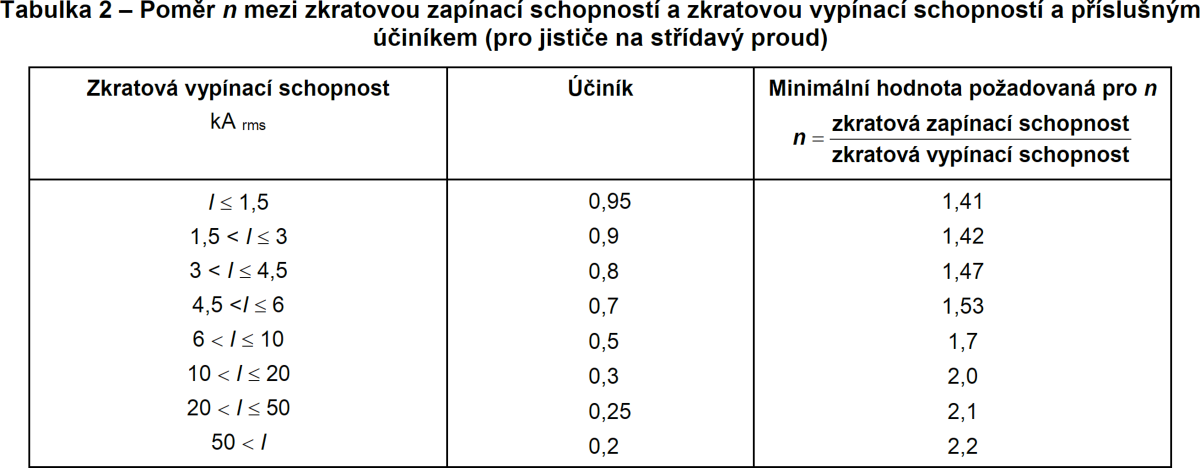

4 Vlastnosti jističů 4.3 Jmenovité a mezní hodnoty hlavního obvodu 4.3.6 Zkratové charakteristiky 4.3.6.3 Normalizovaný vztah mezi zkratovou zapínací a vypínací schopností a příslušným účiníkem u jističů na střídavý proud
4 Vlastnosti jističů 4.3 Jmenovité a mezní hodnoty hlavního obvodu 4.3.6 Zkratové charakteristiky 4.3.6.2 Jmenovité zkratové vypínací schopnosti 4.3.6.4 Jmenovitý krátkodobý výdržný proud ()
Jmenovitý krátkodobý výdržný proud jističe je hodnota krátkodobého výdržného proudu přiřazená tomuto jističi výrobcem za zkušebních podmínek určených v 8.3.6.3.
V případě střídavého proudu je to efektivní hodnota střídavé složky předpokládaného zkratového proudu, o němž se předpokládá, že je během krátkodobé prodlevy konstantní.
4 Vlastnosti jističů 4.3 Jmenovité a mezní hodnoty hlavního obvodu 4.3.6 Zkratové charakteristiky 4.3.6.2 Jmenovité zkratové vypínací schopnosti 4.3.6.2.3 Jmenovitá provozní zkratová vypínací schopnost ()
Jmenovitá provozní zkratová vypínací schopnost jističe je hodnota provozní zkratové vypínací schopnosti (viz 2.15.2), přiřazená tomuto jističi výrobcem pro příslušné jmenovité pracovní napětí, za podmínek určených v 8.3.4. Je vyjádřena jako hodnota předpokládaného vypínacího proudu v kA nebo jako % Icu (např. = 25 % ). musí být přinejmenším rovný 25 % .
4 Vlastnosti jističů 4.4 Kategorie selektivity
Jističe podle této normy jsou rozděleny do dvou kategorií selektivity:
– Kategorie selektivity B zahrnuje jističe zajišťující selektivitu tím, že mají jmenovitý krátkodobý výdržný proud a přiřazenou krátkodobou prodlevu podle 4.3.6.4.
7 Konstrukční a technické požadavky 7.2 Technické požadavky 7.2.1 Pracovní podmínky 7.2.1.2 Vypínání 7.2.1.2.4 Vypínání pomocí nadproudových spouští
b) Vypínání v podmínkách přetížení
(...) při 1,05násobku proudového nastavení (...), tj. při smluveném nevypínacím proudu (...), nesmí dojít k vybavení za dobu kratší, než je smluvená doba (...).
7 Konstrukční a technické požadavky 7.2 Technické požadavky 7.2.1 Pracovní podmínky 7.2.1.2 Vypínání 7.2.1.2.4 Vypínání pomocí nadproudových spouští
b) Vypínání v podmínkách přetížení
Dále, když se na konci smluvené doby hodnota proudu bezprostředně zvýší na 1,30násobek proudového nastavení (...), k vybavení musí potom dojít za dobu kratší, než je smluvená doba.
8 Zkoušky 8.3 Typové zkoušky 8.3.4 Zkušební sled II: Jmenovitá provozní zkratová vypínací schopnost 8.3.4.2 Zkouška jmenovité provozní zkratové vypínací schopnosti
Sled operací musí být tento:
O – t – CO – t – CO
8 Zkoušky 8.3 Typové zkoušky 8.3.5 Zkušební sled III: Jmenovitá mezní zkratová vypínací schopnost 8.3.5.3 Zkouška jmenovité mezní zkratové vypínací schopnosti
Sled operací musí být tento:
O – t – CO
Příloha P (normativní) Stejnosměrné jističe pro používání ve fotovoltaických (PV) aplikacích P.4 Charakteristiky PV jističů Tabulka P.1 – Jmenovité úrovně odolnosti proti rázům pro PV jističe
POZNÁMKA Tyto hodnoty jsou založeny na požadavcích uvedených v IEC 60364-7-712 pro kategorii přepětí II, jak je definováno v IEC 60664-1 a IEC/TR 60664-2-1:2011, příloha D.
Příloha B (normativní) Jističe zahrnující ochranu reziduálním proudem B.1 Obecně B.1.2 Rozsah platnosti a předmět přílohy
Funkce reziduálního proudu CBR, na něž se vztahuje tato příloha, může nebo nemusí být funkčně závislá na sdruženém napětí. Na CBR závisející na alternativním napájecím zdroji se tato příloha nevztahuje.
